ヤマハ YAMAHA

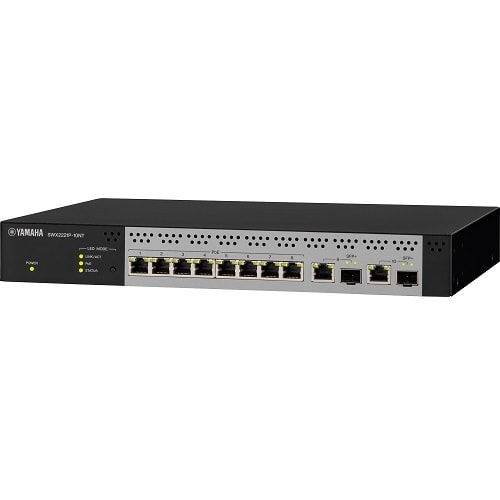

スマート L2 PoE スイッチ 10ポート SWX2221P-10NTYC

ヤマハ YAMAHA スマート L2 PoE スイッチ 10ポート SWX2221P-10NTYC の 商品概要

• Wi-Fi 6 対応無線LANアクセスポイント導入時に最適なハードウェア仕様

  Wi-Fi 6 対応無線LANアクセスポイントの多くが、有線LANは2.5ギガビットに対応し、給電は30Wに対応したPoE給電機器を必要とします。
  『SWX2221P-10NT』は、2.5ギガビットに対応したポートを8個、10ギガビットに対応したコンボポート（RJ-45ポートとSFP＋スロット）を2個搭載しています。
  また、8個の2.5ギガビットポートで同時に30W給電可能で、給電容量を気にすることなく、Wi-Fi 6 対応無線LANアクセスポイントや高性能なIPカメラなどのPoE受電機器を最大8台収容できます。
  さらに、アップリンクポートとして10ギガビット対応のポートを利用することで、複数の2.5ギガビット通信をボトルネックなく上位のネットワーク機器へ転送します。

• PoE受電機器の運用を便利にする機能を搭載

  『SWX2221P-10NT』は、給電をスケジューリングできる機能や死活監視する機能など、PoE受電機器の運用を便利にするPoE給電制御に対応しています。
  給電のスケジューリング機能は、指定した時間帯だけPoE給電を有効にすることが可能です。例えば、オフィス業務の平日の就業時間のみ無線LANアクセスポイントへ給電することで、就業時間外の電力消費を削減し、無線LANの不正使用を未然に防ぎます。
  さらに、ヤマハ無線LANアクセスポイントと連携する「LLDP自動設定機能」を使用することで、給電停止タイミングをヤマハ無線LANアクセスポイントへ事前に通知することもできます。その際、ヤマハ無線LANアクセスポイントは、給電が停止される前にログを自動保存することで、ログ消失を防ぐことが可能です。
  また、死活監視する機能を使用することで、ハングアップした無線LANアクセスポイントやIPカメラへのPoE給電を自動的にOFF/ONし、再起動できます。死活監視の方法は、PINGによる疎通確認だけでなく、端末からのLLDP定期通信の監視にも対応しています。
  監視する端末のIPアドレスを指定することなく、GUI上で死活監視したいポートをワンクリックするだけで設定が完了し、簡単にPoE受電機器の監視体制を構築できます。
  また、ヤマハ無線LANアクセスポイントと連携する「LLDP自動設定機能」を使用することで、接続されたヤマハ無線LANアクセスポイントを自動的に認識しLLDPによる死活監視を開始します。これにより、ヤマハ無線LANアクセスポイント追加時の設定業務の負荷を軽減できます。

• 安全性の高いネットワークを実現するセキュリティー機能を搭載

  『SWX2221P-10NT』はIEEE802.1X認証に対応し、強固なネットワークセキュリティーを実現します。
  さらに、ヤマハ無線LANアクセスポイントと連携する「LLDP自動設定機能」を使用することで、RADIUSサーバーと認証局を内蔵しているヤマハ無線LANアクセスポイントと接続するだけでRADIUSサーバー情報を自動的に登録することができ、複雑なセキュリティー設定を簡単に行えます。
  また、IEEE802.1X認証だけでなくACLも搭載し、シンプルなフィルタリング処理により、不正な端末からの通信をブロックします。

  保守・運用業務を軽減する機能
  『SWX2221P-10NT』では、無償のPCアプリケーション「Yamaha LAN Monitor」の最新バージョン（2022年3月より提供予定）をご利用いただくことで、個別にIPアドレスの設定をすることなく、複数台のスイッチのCONFIG管理やファームウェアの一括更新を実現し、キッティング作業の負荷を大幅に軽減します。他のヤマハ社スイッチ製品のラインアップでも順次対応する予定です。
  また、LANの見える化機能「LANマップ」での管理にも対応しています。上位のヤマハルーターやインテリジェントL2スイッチ、L3スイッチと組み合わせることで、本機に接続された端末を含め、LAN全体のネットワーク状態を確認できるため、トラブル対応や日頃の保守・運用業務の負荷を大幅に軽減します。
  さらに、本製品は、ループの発生や機器の故障などをブザーで知らせる機能にも対応しているので、万が一障害が発生した場合にも障害発生箇所を迅速に特定し、トラブル時の対応負荷を軽減できます。

  壁やラックへの設置金具を同梱
  『SWX2221P-10NT』は、ウォールマウント用とラックマウント用の金具を同梱しているため、別途オプション品を準備することなく、壁やラックへの設置が可能です。

• スペック

  ●インターフェース
  ・LANポート数：8 （2.5G/1G/100M）（※4）, 2 （10G/5G/2.5G/1G/100M）（※5）（※6）
  ・SFPスロット数：-
  ・SFP＋スロット数：2 （※6）
  ・microSDスロット：-
  ・コンソールポート：-
  ・オートネゴシエーション：○
  ・Auto MDI/MDI-X：○
  ●PoE
  ・PoE給電可能ポート：8（ポート1～8, IEEE802.3at 準拠）
  ・給電方式Alternative A （データ線 1、2、3、6）
  ・最大給電能力（1ポートあたり）：30W
  ・最大給電能力（装置全体）：240.0W（※10）
  ●性能
  ・スイッチング容量：80Gbit/s
  ・転送能力 （※1）：59.52Mpps
  ・レイテンシー （※2）：1.4/4.1/6.0/3.4/11.7 μs（10G/5G/2.5G/1G/100M）
  ・最大MACアドレス登録数：16,384
  ・フレームバッファー：1.5MB
  ・ジャンボフレーム対応サイズ：最大10,240byte
  ●リンクアグリゲーション
  ・リンクアグリゲーション：スタティック設定
  ●Layer2
  ・VLAN：ポートベースVLAN, タグVLAN（IEEE 802.1Q）, マルチプルVLAN
  ・最大VLAN数：256（VLAN ID 1～4,094）（※7）
  ・スパニングツリー：-
  ・ループ検出：○（ブザー通知）
  ・パススルー：BPDU/EAPパススルー
  ●Layer3
  ・基本設定：-
  ・デフォルトG/W 冗長化：-
  ・スタティックルーティング：-
  ・ダイナミックルーティング：-
  ・ポリシーベースルーティング：-
  ●IPマルチキャスト
  ・Layer2：IGMP Snooping（v1/v2/v3）, MLD Snooping（v1/v2）
  ・Layer3：-
  ●制御
  ・ACL：IPv4 ACL, IPv6 ACL, MAC ACL
  ・QoS：送信キュー割当て（CoS, DSCP, ポート優先度）, リマーキング（CoS, DSCP）, スケジューリング（WRR, SP）
  ・フロー制御：IEEE 802.3x（全二重）, HOLブロッキング防止
  ・ストーム制御：○
  ●管理/設定
  ・管理プロトコル：SNMP（v1/v2c/v3/Private MIB）
  ・セキュリティー, 認証機能：ポート認証（IEEE 802.1X認証）
  ・プログラム管理：TFTPによる更新, Web GUIによる更新
  ・ロギング機能：メモリに蓄積, SYSLOGでの出力, 定期的なログのバックアップ機能, L2MSマスター（※3）へのイベント出力
  ・ログ記憶容量：最大1,500行
  ・サポート機能：ポートミラーリング, ポートシャットダウン, リンクスピードダウンシフト, パケットカウンタ, 省電力モード（IEEE 802.3az EEE）, DHCPクライアント, 時刻管理（手動設定, SNTP）, スケジュール機能, ケーブル診断機能, 端末監視機能, LLDP自動設定機能
  ・L2MSマスター （※3）：-
  ・L2MSスレーブ （※3）：L2MSマスター（※3）の Web GUI による設定/状態表示/管理, ネットワーク構成表示, CONFIGの保存/復元/削除
  ・スタック：-
  ・CONFIGスイッチ：-
  ・設定手段：Web GUIによる設定, TELNET/SSHによるコマンドを使用した設定, TFTPによるダウンロード/アップロード, L2MSマスター（※3）のWeb GUIを使用した設定
  ・GUIの推奨ブラウザー：・Windows：Microsoft Edge, Google Chrome, Mozilla FireFox ・macOS： Safari ・iOS： Safari （※8）
  ●ハードウェア
  ・状態表示インジケーター（前面）：POWER, LED MODE, LAN（LED MODEボタンによりLINK/ACT, PoE, STATUS設定を切替えて表示）
  ・動作環境条件：周囲温度 0～50℃, 周囲湿度 15～80％（結露しないこと）
  ・電源：AC100～240V（50/60Hz）（※9）, 電源内蔵（電源スイッチなし）, 電源インレット（3極コネクター, C14タイプ）
  ・最大消費電力（皮相電力）、最大消費電流、発熱量：304 W （311 VA）, 3.1 A, 1095 kJ/h
  ・エネルギー消費効率（W/（Gbit/s））：A区分 0.7（※10）
  ・最大実効伝送速度（Gbit/s）：40.0（※10）
  ・測定時ポート速度とポート数：2.5Gbit/s： 8（※10） 10Gbit/s： 2
  ・筐体：金属筐体, ファン：3基
  ・電波障害規格、環境負荷物質管理：VCCIクラスA, RoHS対応, 省エネ法準拠
  ・外形寸法：330（W）×44（H）×250（D）（突起物, ゴム足を除く）mm
  ・質量（付属品含まず）：2.7kg
  ・付属品：電源コード（3ピンプラグ）, 電源抜け防止金具, はじめにお読みください（保証書付）, ゴム足, ダストカバー（SFP/SFP＋スロット取付け済み）, ラックマウント用金具, ウォールマウント用金具, 取付ネジ
  ・オプション：SFPモジュール, SFP＋モジュール,ダイレクトアタッチケーブル
  ・仕様対象ファームウェア：Rev.1.05.02 （※11）
  （※1）「エネルギーの使用の合理化等に関する法律」に基づくスイッチの表示項目です。2.5Gのポートを2.5Gで通信させて消費電力を測定し、基準値を計算する時には2.5Gのポートは1Gと読み替えて計算式を適用しました。
  （※2）RFC2544に準じた測定値（ストア＆フォワード方式、フレームサイズ64Byte）です。
  （※3）L2MS（Layer2 Management Service）は、ヤマハネットワーク機器をレイヤー2レベルで管理する機能です。L2MSスレーブ対応機種は、技術情報（RTpro）サイトにて公開しております。
  （※4）2.5GBASE-T、1000BASE-T、100BASE-TX に対応しています。
  （※5）10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX に対応しています。
  （※6）9-10ポートはコンボポートです。LANポートとSFP＋スロットは排他利用となります。同時にLAN、SFP＋ポートにケーブルを挿入しないでください。誤動作の原因になることがあります。
  （※7）VLAN ID 1はデフォルトVLAN IDです。ユーザーが設定可能なVLAN数は255個になります。
  （※8）ブラウザーのバージョンは、最新バージョンにしてご利用いただくことを推奨します。また、最新のWebブラウザー対応状況は、技術情報（RTpro）サイトにて公開しております。
  （※9）付属の電源ケーブルを使用する場合は、日本国内AC100Vのみ使用可能です。
  （※10）「エネルギーの使用の合理化に関する法律」に基づくスイッチのエネルギー消費効率です。
  （※11）最新プログラムは、技術情報（RTpro）サイト上に公開しております。
